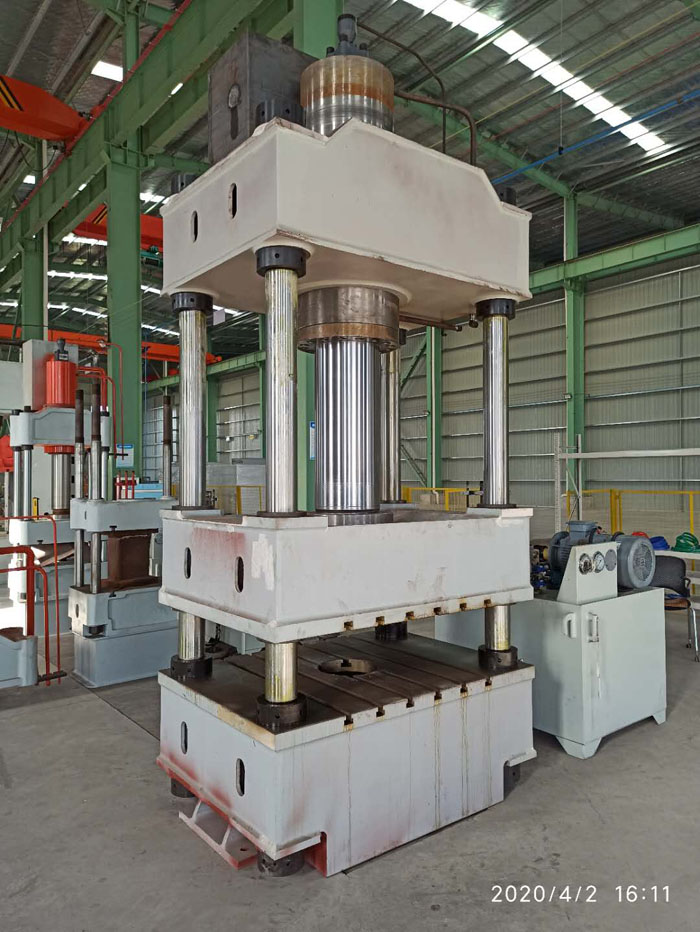

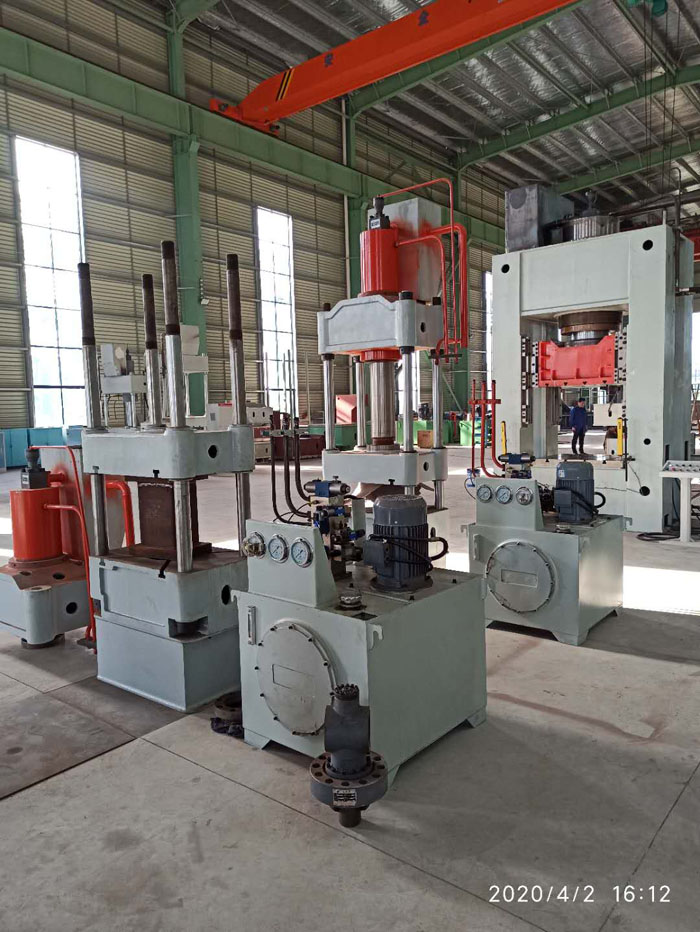

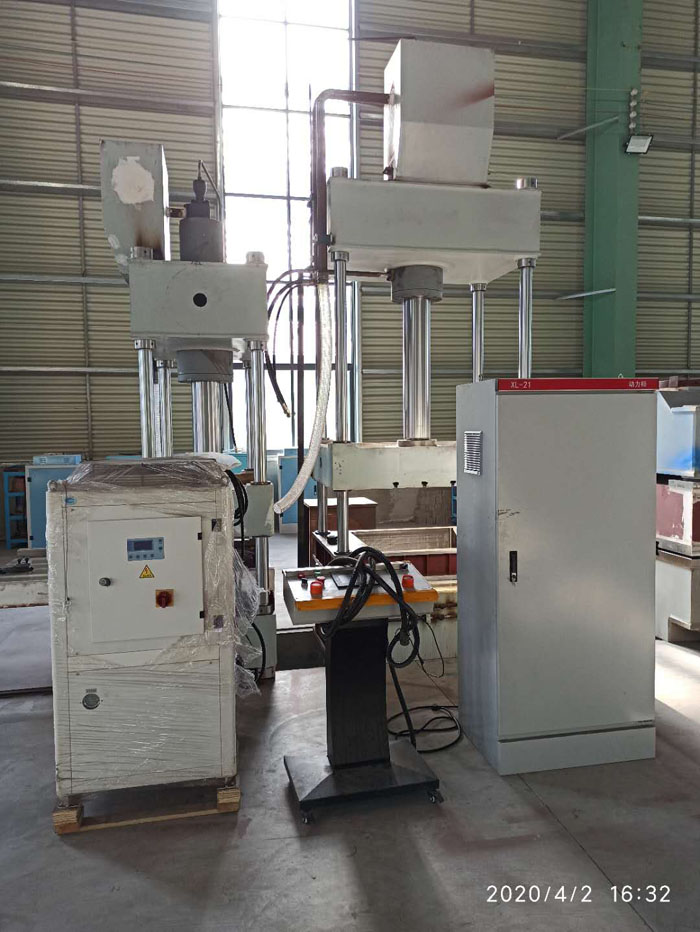

YT32-315四柱式液壓機
技 術 說 明
一、液壓機的用途和特點
本機器適用于窨井蓋的壓制工藝，同時也可適用于各種可塑性材料的壓制工藝。
本機器具有獨立的動力機構及電氣系統，并采用按鈕集中控制，工藝動作采用PLC可編程控制器控制，可實現點動、半自動兩種操作方式。
本機器的工作壓力、行程范圍均可根據工藝需要進行調整。
二、主要技術參數
序號 項目 單位 規格 備注
1 公稱力 kN 3150
2 頂出力 kN 630
3 液體最大工作壓力 MPa 25
4 頂出活塞最大行程 mm 300
5 滑塊最大行程 mm 800
6 滑塊下平面距
工作臺面最大距離 mm 1200
7 滑塊行程速度 快速下行 mm/s 120-150
慢下壓制 mm/s 8-12
回程 mm/s 120-150
8 頂缸速度 頂出 mm/s 30
退回 mm/s 50
9 工作臺有效面積 左右 mm 1300
前后 mm 1200
10 電機功率 kW 22
三、設備結構
1、機器結構及性能概述
在主機的結構設計上充分吸收了國內外各主要廠家的產品優點和引進技術產品的精華，整機經過有限元優化設計和工業設計，形成了注重壓機的整體性能與實用、耐用、高剛度和高可靠性，同時，又注重整機造型與色彩的宜人化設計風格。

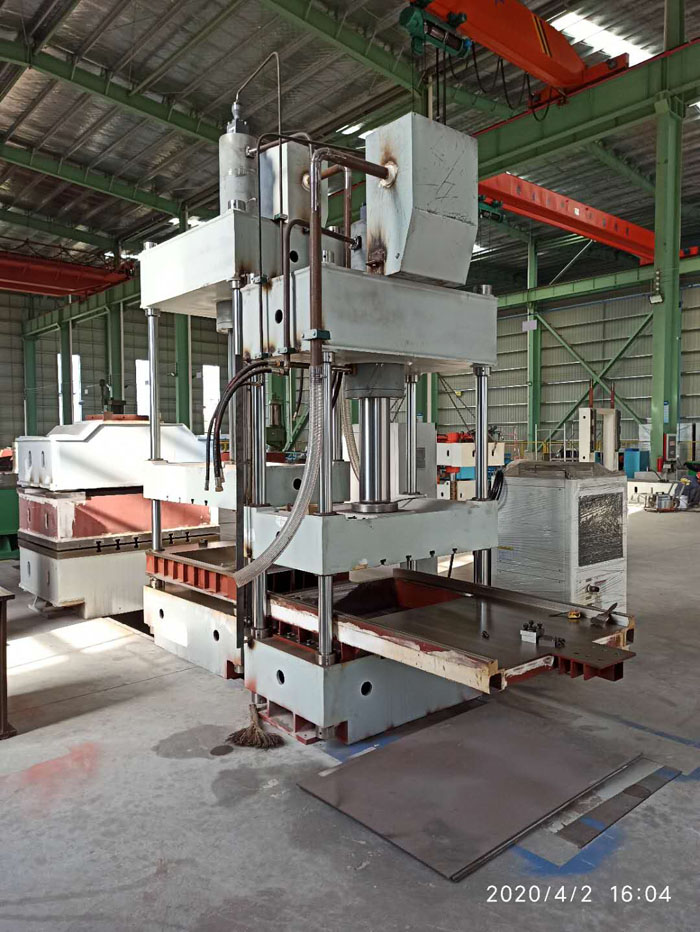

1.1、機身：
機身由上橫梁、滑塊、工作臺、立柱等組成，上橫梁，工作臺通過立柱和螺母構成封閉框架，機身剛性和精度保持性好�；瑝K沿立柱做上下運動，立柱導套材料采用復合材料，以提高許用面壓力，減小摩擦力，立柱材料采用45#鍛件，表面經淬火處理。上橫梁、滑塊、工作臺三大梁均采用高溫退火處理消除內應力。
1.2、主缸：
主缸：采用獨缸結構,布置在上橫梁內，缸體通過法蘭與上橫梁固定在一起，活塞桿通過連接法蘭與活動橫梁相連接。缸體材料為優質45#鍛鋼，保證材質均勻；所有活塞桿表面均進行淬火處理，油缸進行耐壓試驗（1.1倍）。
油缸采用進口密封元件，確保密封性能可靠, 無泄漏，維修方便。
1.3、頂缸：頂缸結構與主缸相似。
1.4、頂缸配置接桿托盤一套。
1.5、液壓機配置二組溫控，溫控功率10KW/組。
1.6、液壓機帶有停機保壓（保壓時間0-999S），自動補壓功能。
2.電氣控制系統:
2.1、電控系統由電氣柜和按鈕箱等組成，采用PLC可編程控制，按鈕和信號燈采用國產名牌。
2.2、電氣系統動力電路為380V、50HZ。
3．液壓部分：
液壓動力系統由動力控制系統、各種閥和液壓操縱箱等組成，對主機提供動力并實現對主機的控制。液壓站布置于主機右側。
3.1、液壓系統采用先進的插裝閥集成系統，該閥通流量大，抗污染，控制靈活，性能可靠，便于維修。電磁閥采用名優產品。
3.2、液壓系統工作壓力25Mpa，主閥門應為二通插裝閥。要求液壓系統設有過載保護裝置。
3.3、油箱為鋼板焊接結構，其上安裝有油位指示計、空氣濾清器等，油箱安裝時要進行酸洗、鈍化和防銹處理，配有獨立的油液過濾裝置，以保證工作油液的清潔度，并可實現過濾裝置堵塞事故報警。
3.4、液壓管路系統應密封可靠，連接方式優先采用法蘭連接，管路布置整齊，并采用抗震管夾和耐振壓力表，然后涂防銹耐油漆。
4、設備安全保護措施
4.1、靜止及急停按鈕: 要求發生異常時按“靜止”按鈕, 壓力機工作全部停止,按“急停”按鈕,包括電機均停止運行。
4.2、雙手操作按鈕。
5、 設備工作條件
5.1、電源：三相380Ｖ（±10％），50Hz。
5.2、工作環境溫度：-5～40℃,濕度：最大80％。
6、主要電氣、液壓元件要求：
序號 名 稱 標準配置
1 插裝集成閥 濟寧泰豐液壓件有限公司
2 先導電磁閥 濟寧泰豐液壓件有限公司
3 高壓油泵 啟東高壓油泵
4 電機 南通恒力
5 無觸點接近開關 0MRON歐姆龍
6 主令按鈕開關 Schneider施耐德
7 壓力表 無錫壓力表廠
8 小型繼電器 蘇州電器，施耐德，天水二一三等
9 控制變壓器
10 自動空氣斷路器
11 密封圈 奧地利 愛科
12 PLC可編程控制器 日本三菱
四、設備驗收標準
1、精度：按GB/T 9166-2009 《四柱液壓機 精度》
2、設計與制造應符合液壓機有關標準要求：
JB/T3818-1999 《液壓機技術條件》
GB5226.1-2002 《機械安全 機械電氣設備 第1部分：通用技術條件》
JB3915-1985 《液壓機安全技術條件》
JB/T8609-1997 《鍛壓機械焊接件技術條件》
JB/T 3623-1984 《鍛壓機械 噪聲測量方法》
五、隨機資料及備品備件
1、技術資料隨機提供：
1.1.設備使用說明書一份：
含用途和特點、主要技術參數、結構概述、液壓系統、電氣系統、安裝與調試、維護保養、安全操作規程等文字說明。
附圖有：總圖、滑塊仰視圖、工作臺俯視圖、各油缸結構圖、液壓原理圖、電氣原理圖、安裝地基圖等相關圖紙。
1.2.合格證明書一份。
1.3.裝箱單一份。
2、備品備件
2.1.各種管接頭密封件若干。
2.2.基礎用地腳螺栓、螺母一套
文字僅供參考，一切以現場為準。 |
